Gamintojo kodas:

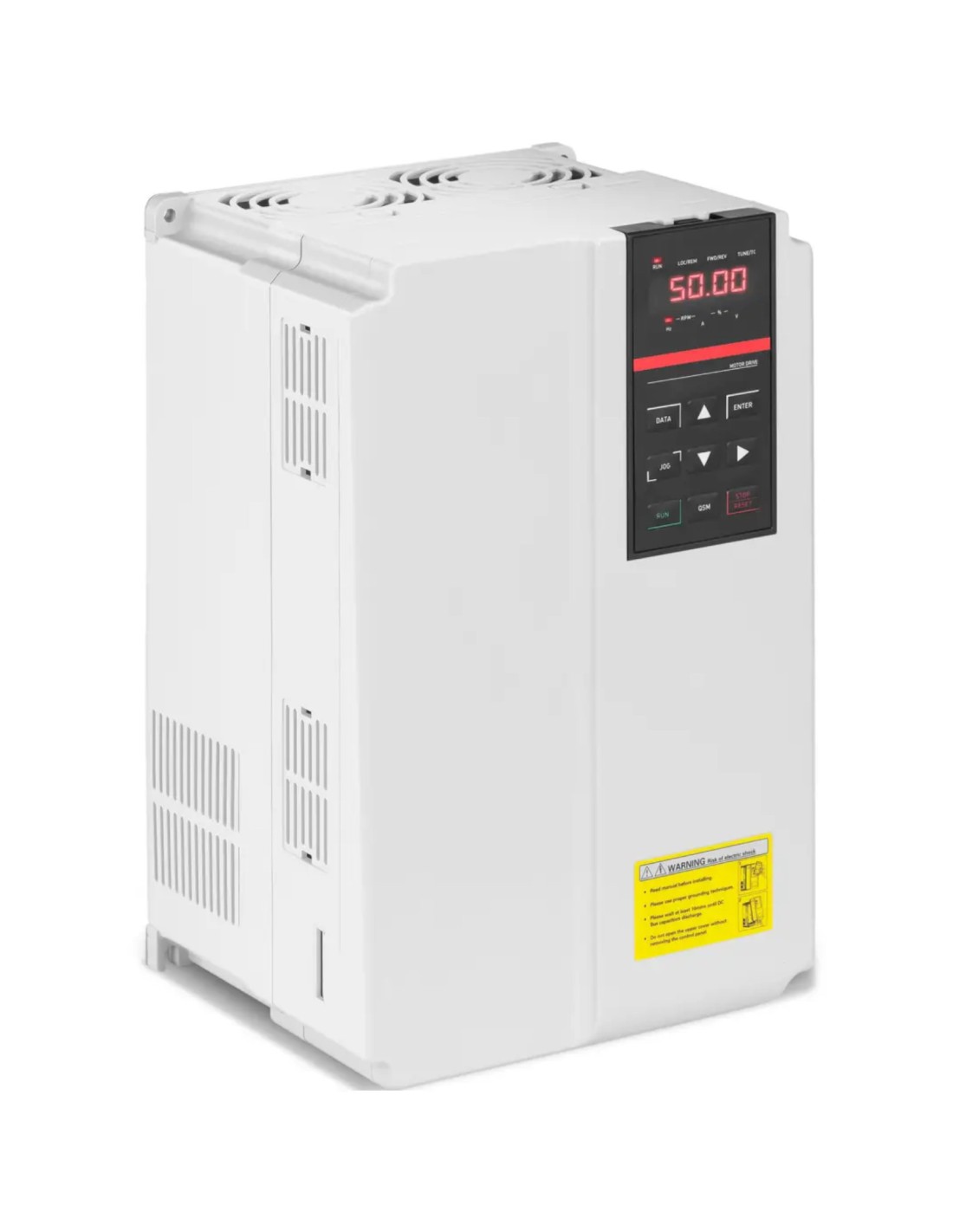

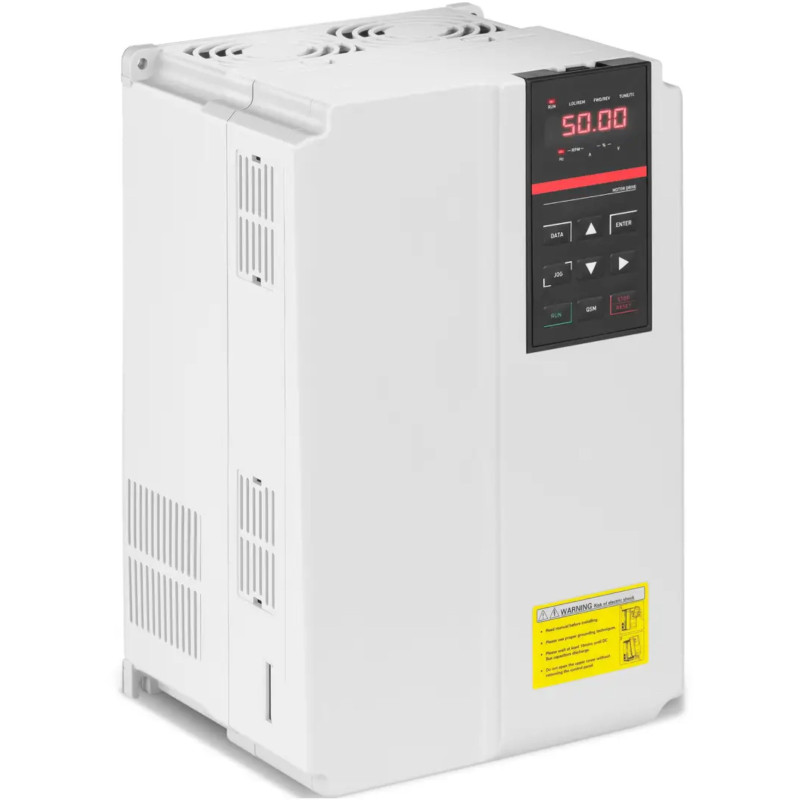

10061536 MSW prekės ženklo dažnio keitiklis yra didelio našumo, mažo greičio ir didelio sukimo momento bendrosios paskirties vektorinis keitiklis. Prietaisas turi būti naudojamas patalpose ir apsaugotas nuo tiesioginių saulės spindulių, dulkių, korozinių ir degių dujų, alyvos dulksnos, garų, vandens, druskos ir kt
. 380 V trifazis keitiklis turi greičio jutiklio vektoriaus valdymą, vektorinį valdymą be jutiklių ir V/F kontrolė. Jis taip pat palaiko
V/F atskyrimo valdymą .
LED ekranas leidžia lengvai valdyti nustatymus. Įranga aprūpinta stabdžiu.
11 kW variklis turi daugybę apsaugos priemonių, įskaitant apsaugą nuo perkaitimo – pasirenkama daugiafunkcė kortelė ir analoginis įėjimas A l 3. Leidžiamas variklio temperatūros jutiklio įėjimas. Nešlio dažnis gali būti reguliuojamas automatiškai, atsižvelgiant į apkrovos charakteristikas. Dažnio keitiklis turi tiesinį arba S kreivės pagreitį ir lėtėjimą bei keturių tipų pagreičio ir lėtėjimo laiką (0,0-6500,0 s). Dėl integruoto
PLC valdiklio arba valdymo terminalo jis leidžia pasiekti iki 16 segmentų veikimo greitį. Automatinis įtampos reguliavimas reiškia, kad pasikeitus tinklo įtampai išėjimo įtampa vis tiek gali būti pastovi (25 A). Automatinis srovės ir įtampos ribojimas veikimo metu apsaugo nuo išsijungimo dėl viršsrovių ar viršįtampių. Automatinis sukimo momento ribojimas leidžia išvengti viršsrovių išjungimų; sukimo momento valdymas gali būti atliekamas uždarojo ciklo vektoriaus režimu.
Prekės savybės:- - 11 kW / 15 AG variklis su 380 V trifaze įtampa,
- - Vektorinis valdymas (su jutikliu ir be jo) ir V/F valdymas optimaliam sukimo momento kreivei,
- - LED ekranas užtikrina patogų parametrų nustatymą ir valdymą,
- - Įvairios sąsajos ir platūs konfigūracijos parametrai įvairioms programoms,
- - Dėl apsaugos nuo perkaitimo, viršįtampio, žemos įtampos, viršsrovių, perkrovos ir trumpojo jungimo (variklis apsaugotas kelis kartus).
Techniniai parametrai:- - Katalogo numeris - 10061536
- - Prekės būklė - Naujas
- - Modelis - MSW-FI-11000
- - Ekranas - LED
- - Įtampa [V] - 380
- - V / F kreivė - Trys V / F keliai: kelių taškų tipas, linijinis tipas, begalinės galios V / F kreivė
- - Stabdymo laikas - Stabdymo laikas: 0~36 s
- - Valdymo režimas - atvirojo ciklo vektorinis valdymas (SVC) V/F, uždaro ciklo vektorinis valdymas (FVC), V/F valdymas
- – Dabartinė vertė [%] – 0,0–100
- - Sukimo momento kėlimas - Automatinis sukimo momento kėlimas, rankinis sukimo momento kėlimas 0,1-30%
- - Galia [W] - 7500
- – Paleidimo sukimo momentas – G mašina: 0,5 Hz/150 % (SVC), 0 Hz/180 %, P mašina (FVC): 0,5 Hz/100 %
- - V/F atskyrimas - Visiškas atskyrimas, pusiau atskyrimas
- - Nešlio dažnis - 0,5~16 kHz
- – Maksimalus dažnis – Vektorinis valdymas: 0–300 Hz, V/F valdymas: 0–3200 Hz V/F
- - Perkrovos galimybė - G tipo mašina: 150% vardinė srovė 60s, 180% vardinė srovė 3S, P tipo mašina: 120% vardinė srovė 60s, 150% vardinė srovė 3S
- - Nuolatinės srovės stabdymo dažnis - Nuo 0,00 Hz iki maždaug maksimalaus dažnio
- – Modeliavimo koregavimas – Maksimalus dažnis x 0,025 %
- - Išėjimo srovė [A] - 25
- - Taškinių dažnių diapazonas [Hz] - 0,00-50,00
- - Greičio diapazonas - 1:100 (SVC), 1:1000 (FVC)
- - Pastovaus greičio tikslumas - +0,5% (SVC), ±0,02% (FVC)
- - Laiko valdymo funkcija [min] - 0,0-6500,0
- - Sukimo momento valdymo tikslumas - +0,5% (FVC)
- - Apsauga nuo variklio perkaitimo - Pasirenkama daugiafunkcė kortelė, analoginis įėjimas A l 3, leidžiamas variklio temperatūros jutiklio įėjimas
- - Aplinkos temperatūra [°C] - 10-40
- – Darbinė drėgmė [%] – Mažiau nei 90 %
- - Laikymo temperatūra [°C] - 20-60
- - Kelių greičių PLC - Pasiekite iki 16 segmentų veikimo greitį naudodami įmontuotą PLC arba valdymo terminalą
- - Pagreičio ir lėtėjimo kreivė - Tiesinis arba S kreivės pagreitis ir lėtėjimas, keturių rūšių pagreičio ir lėtėjimo laikas 0,0–6500,0 s; pagreičio ir lėtėjimo laiko intervalas 0,0~6500,0 s
- – Taškinio pagreičio ir lėtėjimo laikas [s] – 0,0–6500,0
- - Rakto užraktas - Taip
- - Apsauga nuo perkaitimo - Taip
- - Apsauga nuo perkrovos - Taip
- - Apsauga nuo žemos įtampos - Taip
- - Apsauga nuo trumpojo jungimo - Taip
- - Apsauga nuo viršįtampio - Taip
- - Apsauga nuo didžiausios srovės viršijimo - Taip
- - Skaitmeninio reguliavimo tikslumas [Hz] - 0,01 Hz
- - Įvesties srovė [A] - 26 A
- - Matmenys (PxPxA) - 32 x 21 x 19 cm
- - Svoris - 6 kg
- - Siuntimo matmenys (PxPxA) - 41 x 31 x 29 cm
- - Siuntimo svoris - 7 kg
Įskaitant:
