Gamintojo kodas:

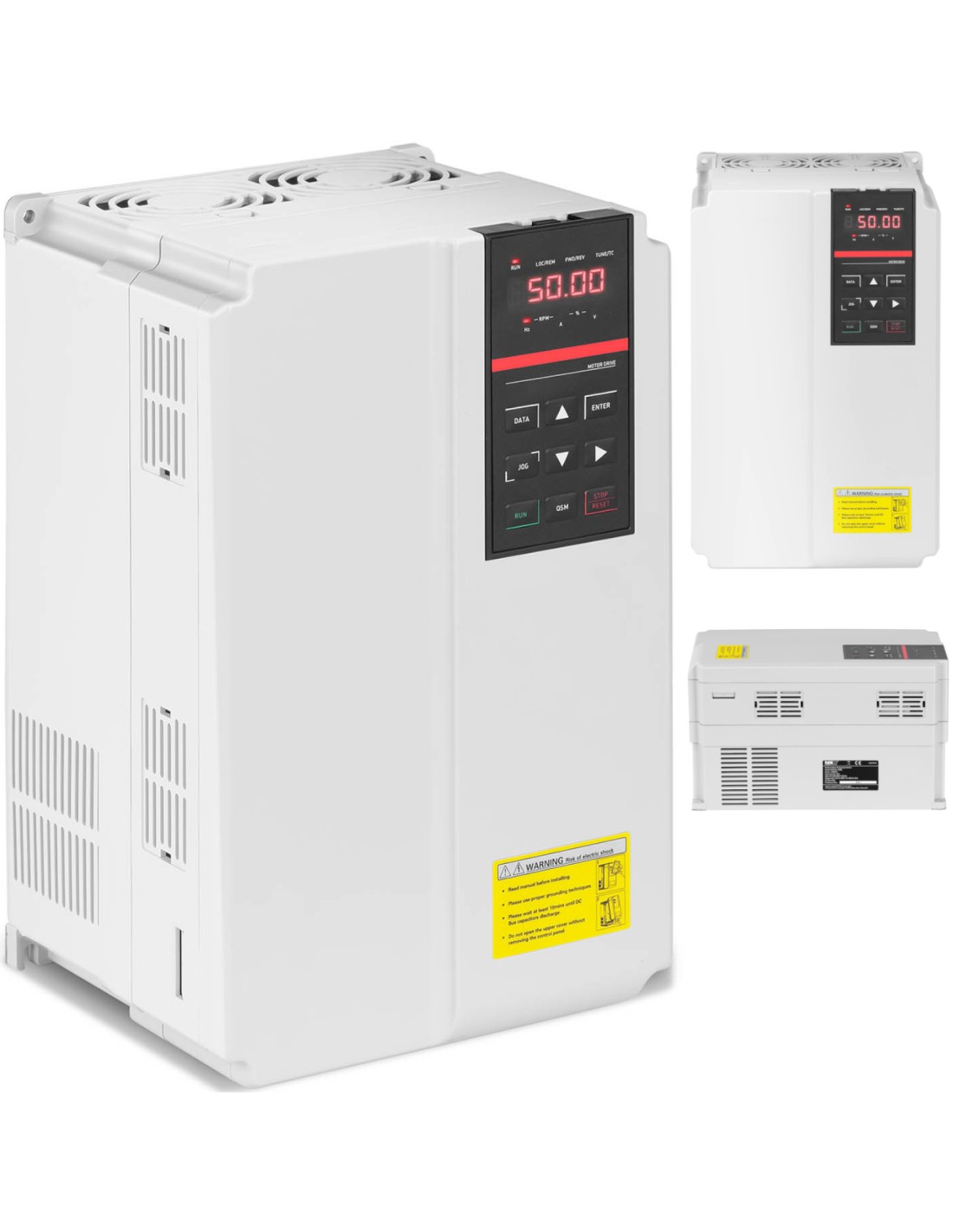

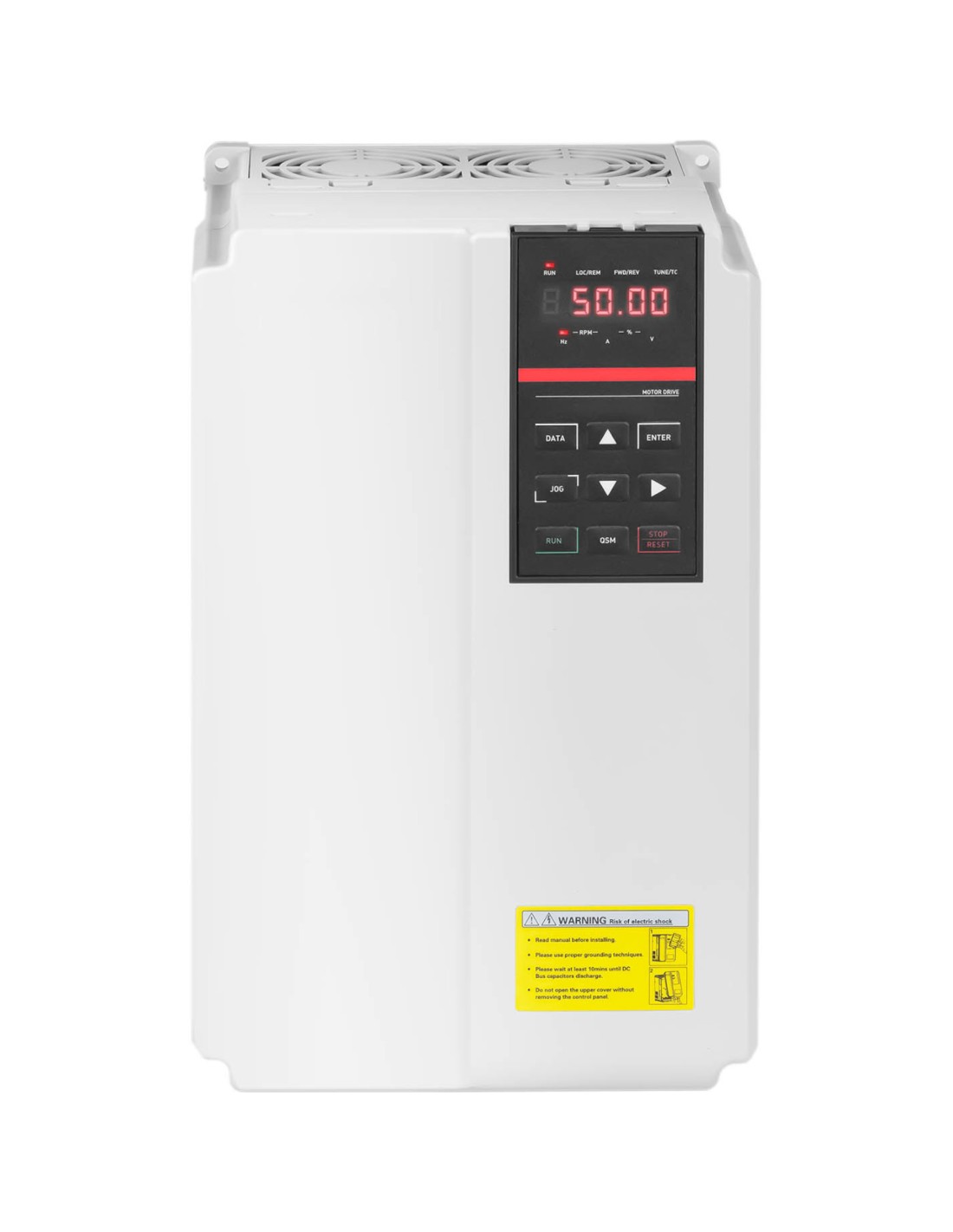

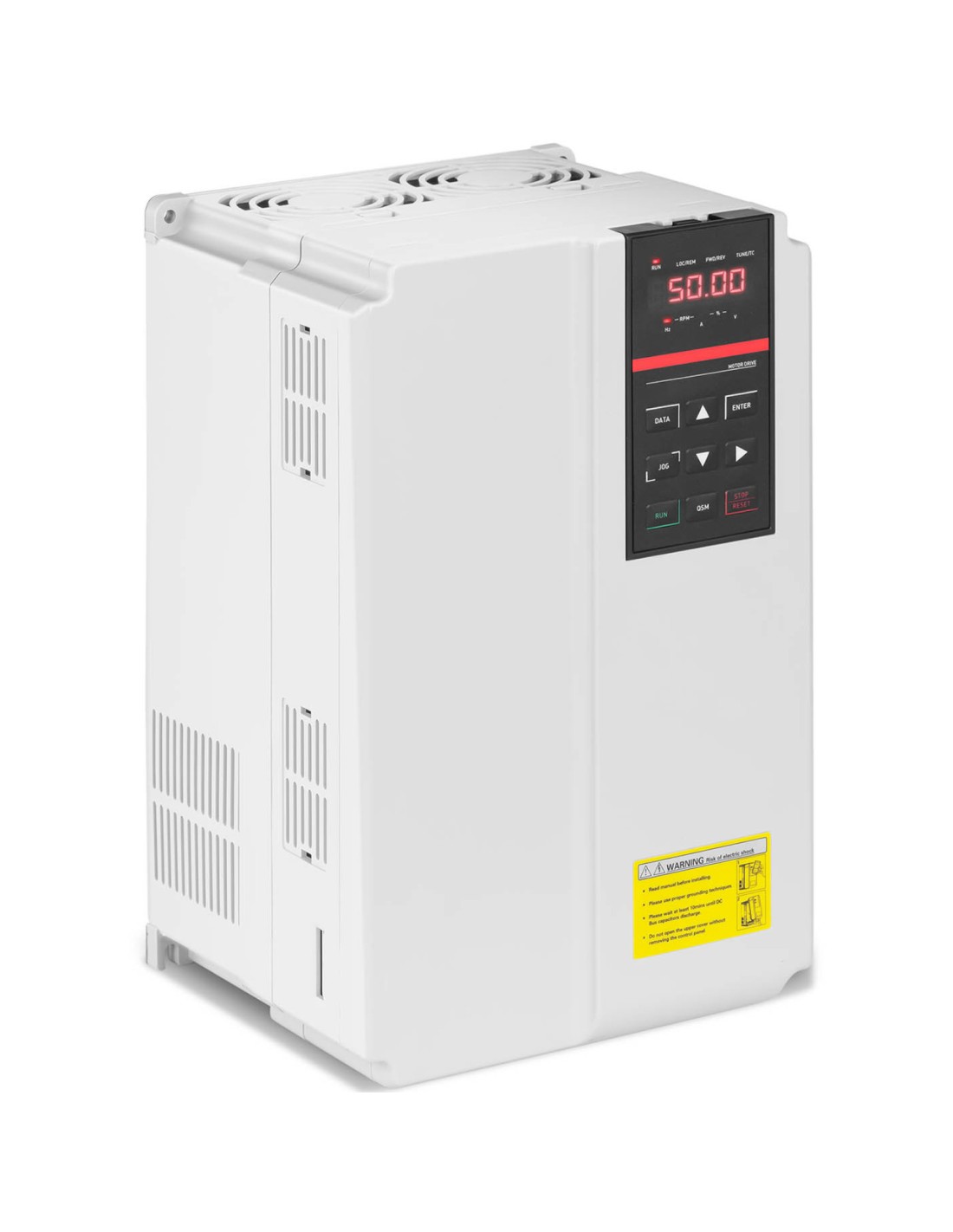

10061535 MSW prekės ženklo keitiklis su
15kW/20AG galia su trifaziu įtampos palaikymu yra tikslus, paprastas naudoti ir universalus įrenginys. Tai didelio našumo, mažo greičio ir didelio sukimo momento bendrosios paskirties vektorinis keitiklis. Prietaisas turi būti naudojamas patalpose ir apsaugotas nuo tiesioginių saulės spindulių, dulkių, korozinių ir degių dujų, alyvos dulksnos, garų, vandens, druskos ir kt. Trifazis
380 V keitiklis turi greičio jutiklio vektoriaus valdymą, vektorinį valdymą be jutiklių ir V/F kontrolė. Jis taip pat palaiko V/F atskyrimo valdymą.

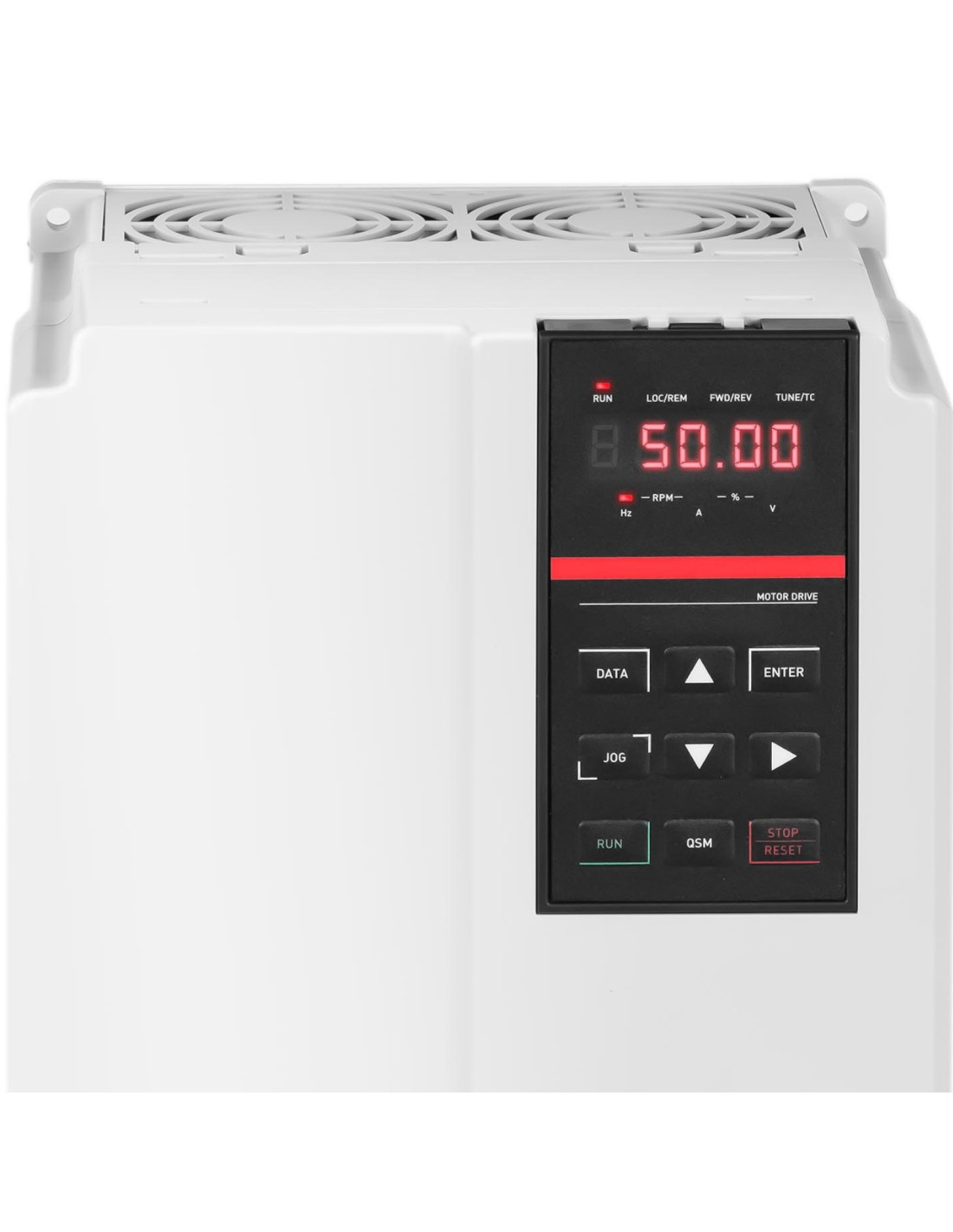

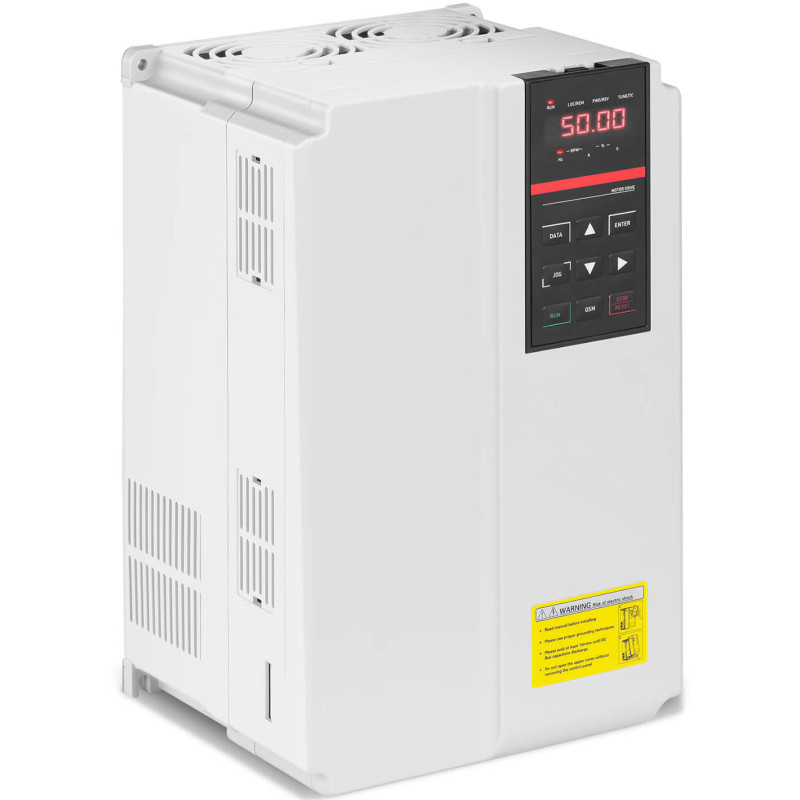

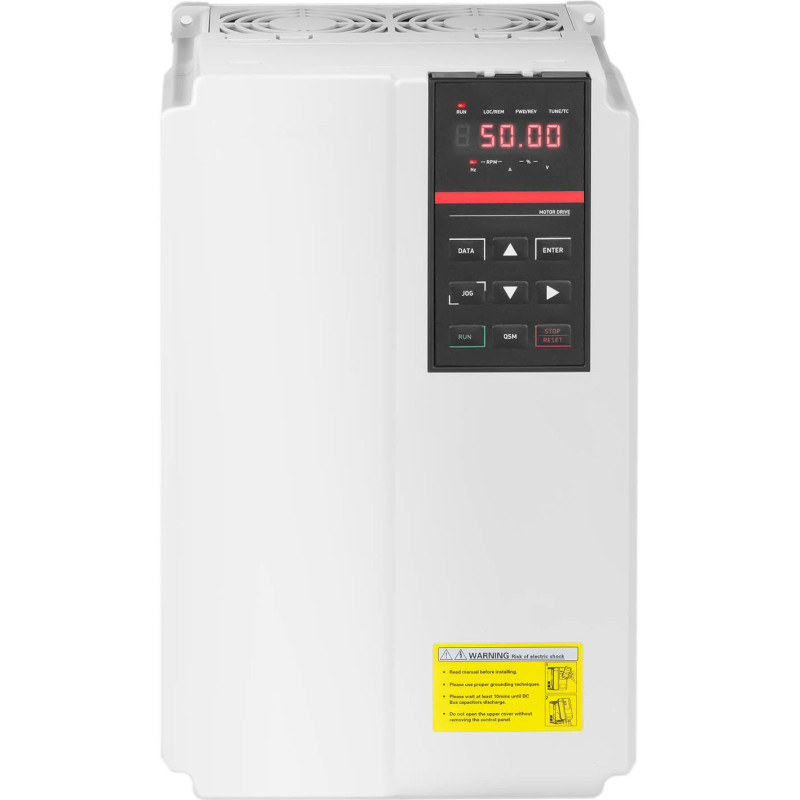

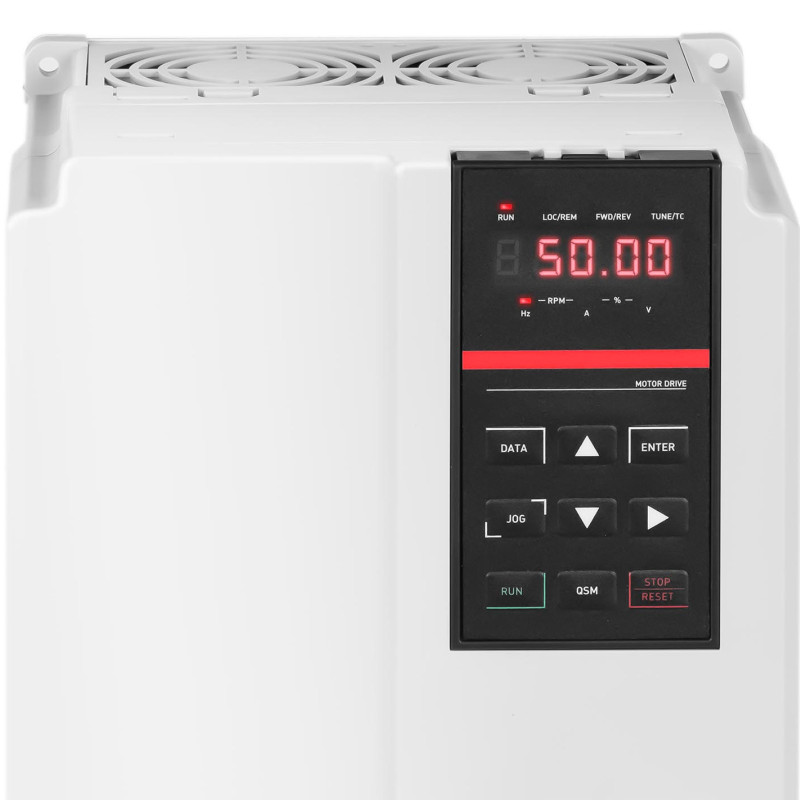

LED ekranas leidžia lengvai valdyti nustatymus. Įranga aprūpinta stabdžiu.
15 kW variklis turi daugybę apsaugos priemonių, įskaitant apsaugą nuo perkaitimo, pasirenkamą daugiafunkcę plokštę ir analoginį įėjimą A l 3. Leidžiamas variklio temperatūros jutiklio įėjimas. Nešlio dažnis gali būti reguliuojamas automatiškai, atsižvelgiant į apkrovos charakteristikas. Keitiklis turi tiesinį arba S kreivės pagreitį ir lėtėjimą bei keturių tipų pagreičio ir lėtėjimo laiką (0,0-6500,0 s). Dėl integruoto
PLC valdiklio arba valdymo terminalo jis leidžia pasiekti iki 16 segmentų veikimo greitį. Automatinis įtampos reguliavimas reiškia, kad pasikeitus tinklo įtampai išėjimo įtampa vis tiek gali būti pastovi (32 A). Automatinis srovės ir įtampos ribojimas veikimo metu apsaugo nuo išsijungimo dėl viršsrovių ar viršįtampių. Automatinis sukimo momento ribojimas leidžia išvengti viršsrovių išjungimų; Sukimo momento valdymas gali būti atliekamas uždarojo ciklo vektoriaus režimu.
Prekės savybės:- - Variklis 15 kW / 20 AG su palaikymu trifazei 380 V įtampai,
- - Tikslus vektorinis valdymas (su jutikliu ir be jo) ir V/F valdymas optimaliam sukimo momento kreivei,
- - LED ekranas užtikrina patogų parametrų nustatymą ir valdymą,
- - Įvairios sąsajos ir platūs konfigūracijos parametrai įvairioms programoms,
- - Saugus dėl apsaugos nuo perkaitimo, viršįtampio, žemos įtampos, viršsrovių, perkrovos ir trumpojo jungimo (variklis apsaugotas kelis kartus).
Techniniai parametrai:- - Katalogo numeris - 10061535
- - Prekės būklė - Naujas
- - Modelis - MSW-FI-15000
- - Pagreičio ir lėtėjimo kreivė - Tiesinis arba S kreivės pagreitis ir lėtėjimas, keturių rūšių pagreičio ir lėtėjimo laikas 0,0–6500,0 s; pagreičio ir lėtėjimo laiko intervalas 0,0~6500,0 s
- - Skaitmeninio reguliavimo tikslumas [Hz] - 0,01
- – Dabartinė vertė [%] – 0,0–100
- - Stabdymo laikas - Stabdymo laikas: 0~36 s
- - Nešlio dažnis - 0,5~16 kHz
- - Valdymo režimas - atvirojo ciklo vektorinis valdymas (SVC) V/F, uždaro ciklo vektorinis valdymas (FVC), V/F valdymas
- - Aplinkos temperatūra [°C] - 10-40
- - Nuolatinės srovės stabdymo dažnis - Nuo 0,00 Hz iki maždaug maksimalaus dažnio
- - Rakto užraktas - Taip
- - IP apsaugos lygis - 20
- - Įvesties srovė [A] - 35
- - Dažnis [Hz] - 50-60
- – Darbinė drėgmė [%] – Mažiau nei 90 %
- - Išėjimo srovė [A] - 32
- - Apsauga nuo perkrovos - Taip
- - Variklis - 15 kW / 20 AG
- - Apsauga nuo variklio perkaitimo - Pasirenkama daugiafunkcė kortelė, analoginis įėjimas A l 3, leidžiamas variklio temperatūros jutiklio įėjimas
- - Apsauga nuo trumpojo jungimo - Taip
- - Apsauga nuo didžiausios srovės viršijimo - Taip
- - Apsauga nuo perkaitimo - Taip
- - Perkrovos galimybė - G tipo mašina: 150% vardinė srovė 60s, 180% vardinė srovė 3S, P tipo mašina: 120% vardinė srovė 60s, 150% vardinė srovė 3S
- - Ekranas - LED
- – Maksimalus dažnis – Vektorinis valdymas: 0–300 Hz, V/F valdymas: 0–3200 Hz V/F
- - Taškinių dažnių diapazonas [Hz] - 0,00-50,00
- - Įtampa [V] - 380
- – Taškinio pagreičio ir lėtėjimo laikas [s] – 0,0–6500,0
- - Galia [W] - 7500
- - Galia [W] - 7500
- - Apsauga nuo viršįtampio - Taip
- - PLC, skirtas kelių greičių veikimui - Dėl integruoto PLC arba valdymo terminalo pasiekiamas iki 16 segmentų veikimo greitis
- – Modeliavimo koregavimas – Maksimalus dažnis x 0,025 %
- - Sukimo momento valdymo tikslumas - +0,5% (FVC)
- - Laikymo temperatūra [°C] - 20-60
- - Sukimo momento kėlimas - Automatinis sukimo momento kėlimas, rankinis sukimo momento kėlimas 0,1-30%
- - Greičio diapazonas - 1:100 (SVC), 1:1000 (FVC)
- - V/F atskyrimas - Visiškas atskyrimas, pusiau atskyrimas
- - V / F kreivė - Trys V / F keliai: kelių taškų tipas, linijinis tipas, begalinės galios V / F kreivė
- - Laiko valdymo funkcija [min] - 0,0-6500,0
- – Paleidimo sukimo momentas – G mašina: 0,5 Hz/150 % (SVC), 0 Hz/180 %, P mašina (FVC): 0,5 Hz/100 %
- - Pastovaus greičio tikslumas - +0,5% (SVC), ±0,02% (FVC)
- - Apsauga nuo žemos įtampos - Taip
- - Matmenys (PxPxA) - 32 x 21 x 19 cm
- - Svoris - 6 kg
- - Siuntimo matmenys (PxPxA) - 41 x 29 x 29 cm
- - Siuntimo svoris - 7 kg
Įskaitant:- - Dažnio keitiklis
- - Kištukas neįtrauktas
