Gamintojo kodas:

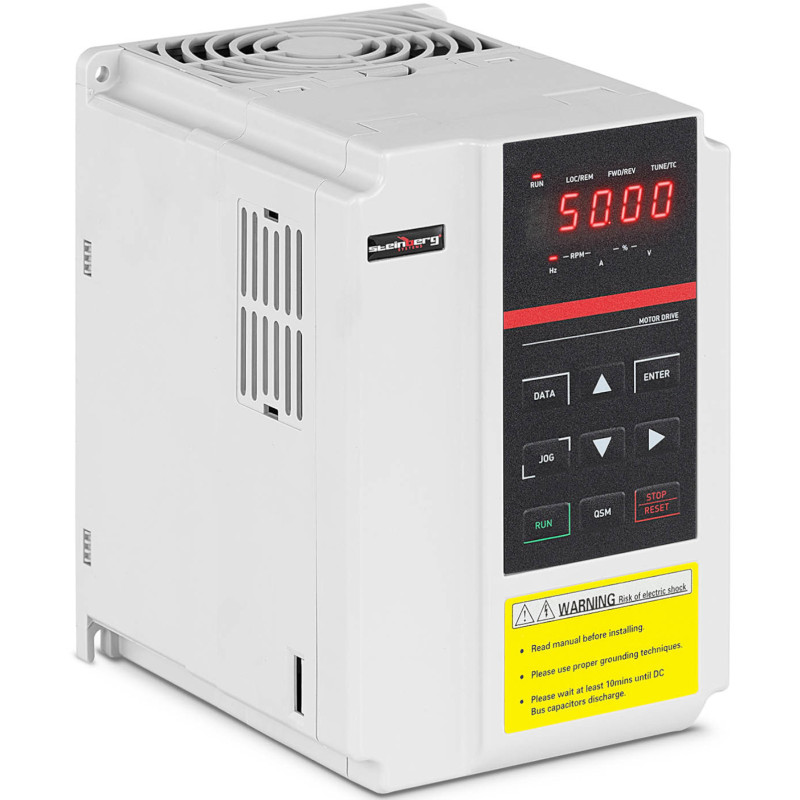

10061533 MSW prekės ženklo keitiklis su galios diapazonu iki
2,2 kW / 3 AG ir trifaziu
380 V įtampos palaikymu yra tikslus, paprastas naudoti ir universalus įrenginys. Tai didelio našumo, mažo greičio ir didelio sukimo momento bendrosios paskirties vektorinis keitiklis. Prietaisas turi būti naudojamas patalpose ir apsaugotas nuo tiesioginių saulės spindulių, dulkių, korozinių ir degių dujų, alyvos dulksnos, garų, vandens, druskos ir kt. Trifazis 380 V keitiklis turi greičio jutiklio vektoriaus valdymą, vektorinį valdymą be jutiklių ir V/F kontrolė. Jis taip pat palaiko V/F atskyrimo valdymą.

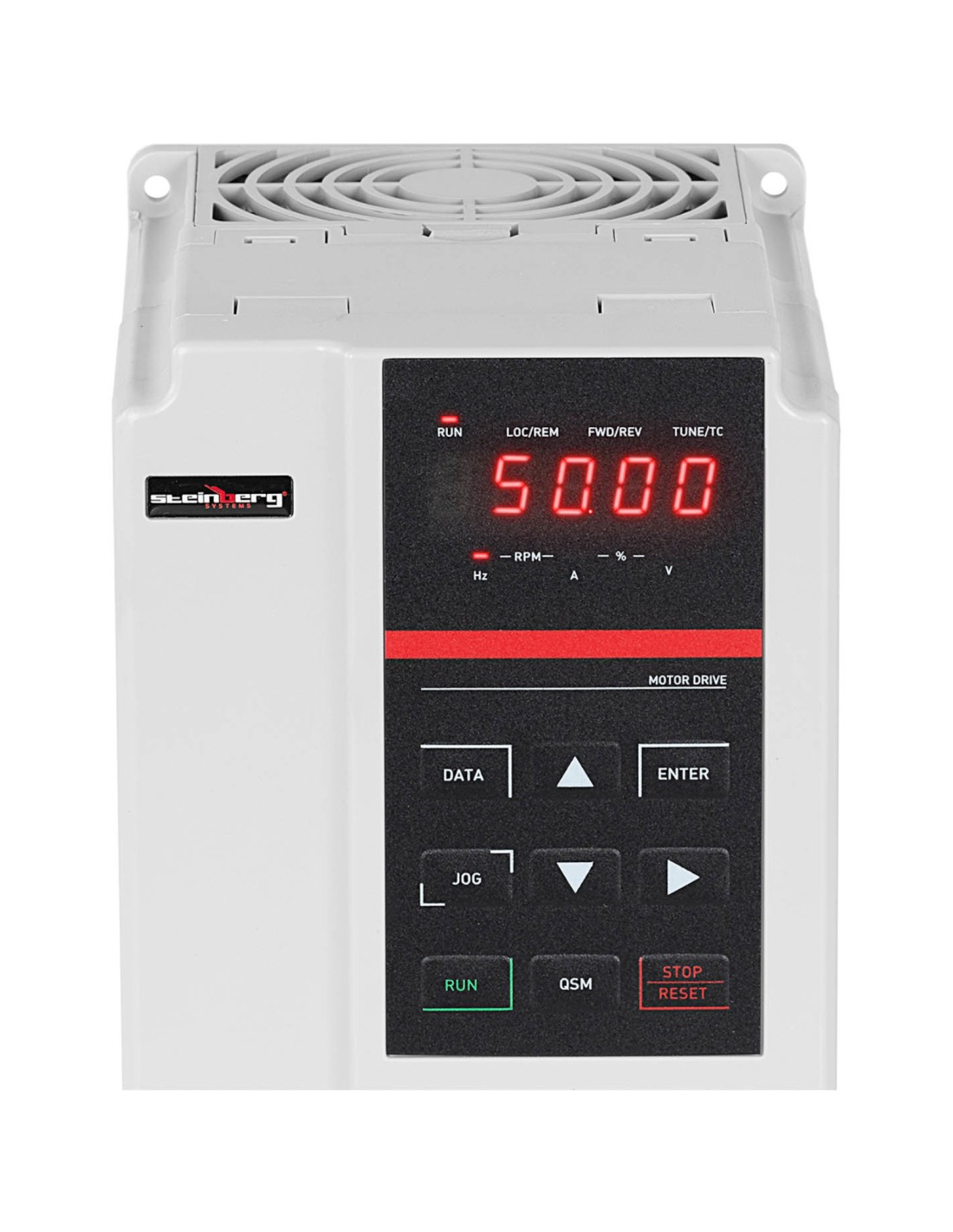

LED ekranas leidžia lengvai valdyti nustatymus. Įranga aprūpinta stabdžiu. 2,2 kW galios variklis turi daugybę apsaugos priemonių, įskaitant apsaugą nuo perkaitimo, pasirenkamą daugiafunkcę kortelę ir analoginį įėjimą A l 3. Leidžiamas variklio temperatūros jutiklio įėjimas. Nešlio dažnis gali būti reguliuojamas automatiškai, atsižvelgiant į apkrovos charakteristikas. Dažnio keitiklis turi tiesinį arba S kreivės pagreitį ir lėtėjimą bei keturių tipų pagreičio ir lėtėjimo laiką (0,0-6500,0 s). Dėl integruoto PLC valdiklio arba valdymo terminalo jis leidžia pasiekti iki 16 segmentų veikimo greitį. Automatinis įtampos reguliavimas reiškia, kad pasikeitus tinklo įtampai išėjimo įtampa vis tiek gali būti pastovi (5,1 A). Automatinis srovės ir įtampos ribojimas veikimo metu apsaugo nuo išsijungimo dėl viršsrovių ar viršįtampių. Automatinis sukimo momento ribojimas leidžia išvengti viršsrovių išjungimų; sukimo momento valdymas gali būti atliekamas uždarojo ciklo vektoriaus režimu.
Prekės savybės:- - 2,2 kW / 3 AG variklis su 380 V trifaze įtampa,
- - Tikslus vektorinis valdymas (su jutikliu ir be jo) ir V/F valdymas optimaliam sukimo momento kreivei,

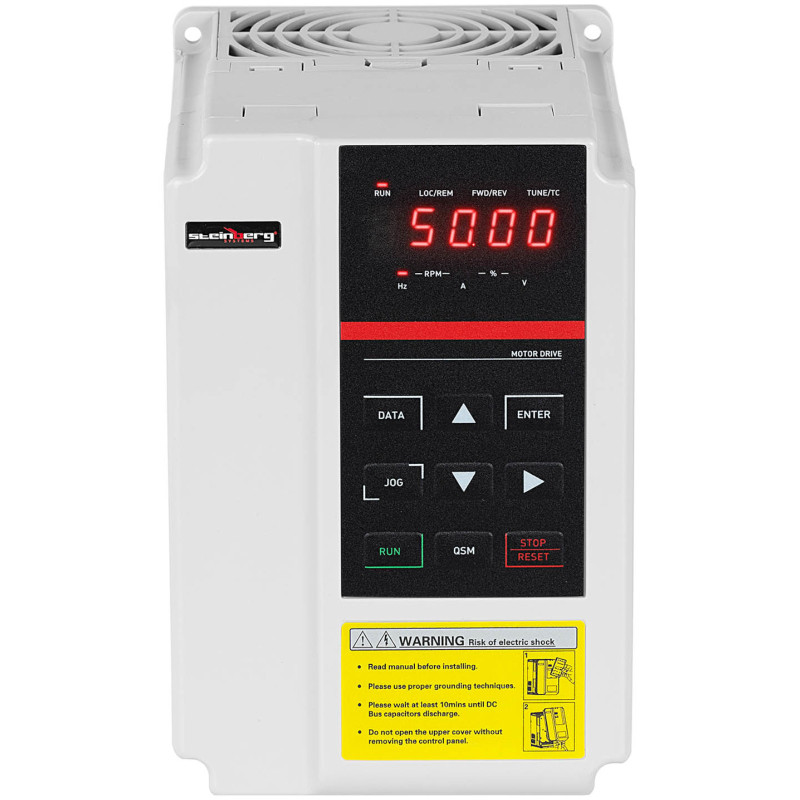

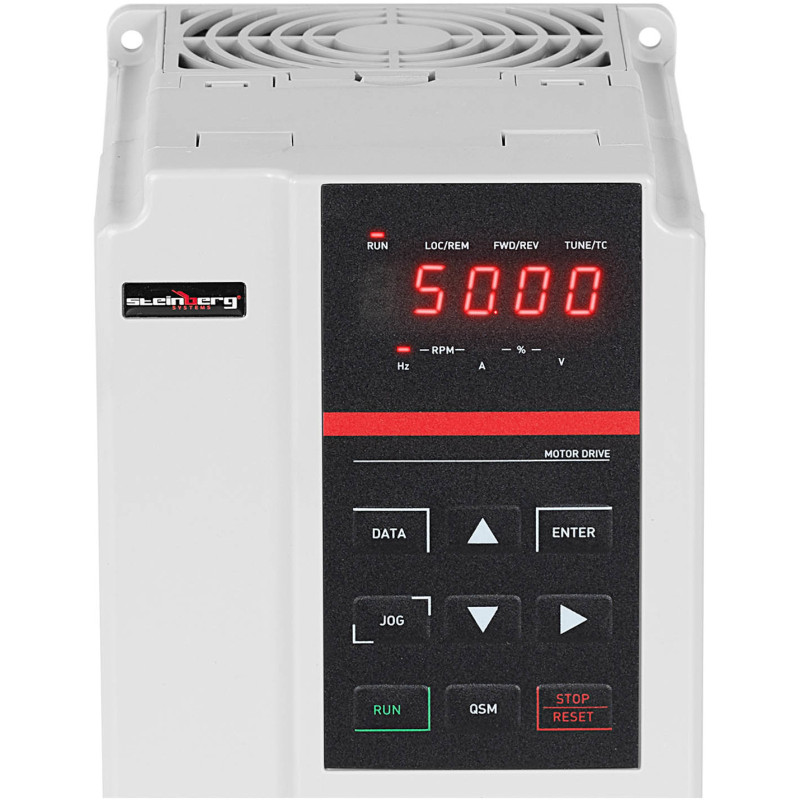

- - LED ekranas paprastam konfigūravimui ir valdymui,
- - Įvairios sąsajos ir platūs konfigūracijos parametrai įvairioms programoms,
- - Saugus su apsauga nuo perkaitimo, viršįtampio, žemos įtampos, viršsrovių, perkrovos ir trumpojo jungimo apsaugo variklius.
Techniniai parametrai:- - Katalogo numeris - 10061533
- - Prekės būklė - Naujas
- - Modelis - MSW-FI-2200
- – Pagreičio ir lėtėjimo kreivė – Tiesinis arba S kreivės pagreitis ir lėtėjimas, keturių rūšių pagreičio ir lėtėjimo laikas 0,0–6500,0 s Pagreičio ir lėtėjimo laiko diapazonas 0,0–6500,0 s
- - Skaitmeninio reguliavimo tikslumas [Hz] - 0,01
- – Dabartinė vertė [%] – 0,0–100
- - Stabdymo laikas - Stabdymo laikas 0,0 s ~ 36,0 s
- - Nešlio dažnis - 0,5 kHz ~ 16 kHz
- – Valdymo režimas – atvirojo ciklo vektorinis valdymas (SVC) V/F, uždaro ciklo vektorinis valdymas (FVC) V/F valdymas
- – Aplinkos temperatūra [°C] – 10–40
- - DC stabdymo dažnis - 0,00 Hz ~ maksimalus dažnis
- - Rakto užraktas - Taip
- - IP apsaugos lygis - 20
- - Įėjimo srovė [A] - 5.8
- - Dažnis [Hz] - 50-60
- – Darbinė drėgmė [%] – Mažiau nei 95 %
- - Išėjimo srovė [A] - 5.1
- - Apsauga nuo perkrovos - Taip
- - Variklis - 2,2 kW / 3 AG
- - Apsauga nuo variklio perkaitimo - Pasirenkama daugiafunkcė kortelė, analoginis įėjimas A l 3, leidžiamas variklio temperatūros jutiklio įėjimas
- - Apsauga nuo trumpojo jungimo - Taip
- - Apsauga nuo didžiausios srovės viršijimo - Taip
- - Apsauga nuo perkaitimo - Taip
- - Perkrovos galimybė - G tipo mašina: 150% vardinės srovės 60 s; 180% 3S P tipo mašinos vardinės srovės: 120% vardinės srovės 60s; 150% 3S vardinės srovės
- - Ekranas - LED
- – Maksimalus dažnis – 0–300 Hz vektorinis valdymas 0–3200 Hz V/F valdymas
- - Taškinių dažnių diapazonas [Hz] - 0,00-50,00
- - Įtampa [V] - 380
- – Taškinio pagreičio ir lėtėjimo laikas [s] – 0,0–6500,0
- - Galia [W] - 2200
- - Galia [W] - 7,5
- - Apsauga nuo viršįtampio - Taip
- - PLC valdiklis, skirtas kelių greičių veikimui - Darbo greitis iki 16 segmentų dėl integruoto PLC valdiklio arba valdymo terminalo
- – Modeliavimo koregavimas – Maksimalus dažnis x 0,025 %
- - Sukimo momento valdymo tikslumas - + 0,5% (FVC)
- - Laikymo temperatūra [°C] - 20-60
- - Sukimo momento pakėlimas - Automatinis sukimo momento pakėlimas; rankinis sukimo momento kėlimas 0,1% ~ 30,0%
- - Greičio diapazonas - 1:100 (SVC) 1:1000 (FVC)
- - V/F atskyrimas - Visiškas atskyrimas, pusiau atskyrimas
- - V/F kreivė - V/F trys keliai: tiesinis tipas; kelių taškų tipas; N galios V/F kreivė
- - Laiko valdymo funkcija [min] - 0,0-6500,0
- - Paleidimo momentas - Mašina G: 0,5 Hz / 150% (SVC); 0 Hz / 180 % (FVC) P įrenginys: 0,5 Hz / 100 %
- - Pastovaus greičio tikslumas - +0,5% (SVC) ± 0,02% (FVC)
- - Apsauga nuo žemos įtampos - Taip
- - Matmenys (PxPxA) - 18 x 12 x 16 cm
- - Svoris - 1,8 kg
- - Siuntimo matmenys (PxPxA) - 23 x 19 x 22 cm
- - Siuntimo svoris - 2,1 kg
Įskaitant:- - Dažnio keitiklis
- - Kištukas neįtrauktas
